概述： |
|
動態平衡電動調節閥是區別于傳統的電動調節閥的新一代產品。是動態平衡與電動調節一體化的產品。如右圖所示，在系統負荷波動較大的流量系統中，當系統壓力變化時，動態平衡電動調節閥二端的壓差（P1-P3）也隨之變化 |
|
(1)當進口壓力P1 \升高時，（P1-P2）增大，這時電動閥閥芯向上運動。使P1 、P2 間開度減少，閥芯壓力P2降低；當進口壓力P1降低時，（P1-P2 ）間開度增大閥芯壓力P2升高。因此，無論系統的壓力怎樣變化，通過電動閥閥芯調節作用，P2，P3間的壓差始終保持不變。因此這種電動閥的抗干擾能力強、具有動態平衡的功能 |
|
(2)當電動執行器接受控制信號使閥軸延 R 向旋轉時，P2、P3間的開度也隨之變化。由于不管系統壓差（P1-P3）如何變化，P2、P3 間的壓差（P2-P3 ）始終不變，因此對應任一開度位置，其輸送的水流量都是一定的，并且電動調節閥實際的流量特性曲線與其不早不晚的流量特性曲線一致的，沒有偏離，因此這種電動調節閥比傳統的電動調節閥具有更好的調節性能。 |
|

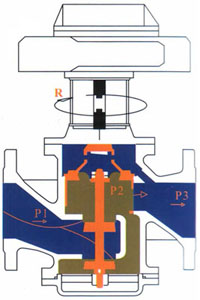

結構示意圖
|
 |
|
材質： |
|
閥體
|
閥套
|
閥芯
|
膜片
|
密封
|
電動執行器外殼
|
|
球墨鑄鐵
|
不銹鋼
|
黃銅
|
EPDM
|
PTFE
|
鋁合金
|
|
  |
|
|
|
動態平衡電動調節閥技術參數： |
|
閥門形式
|
型號
|
規格
|
壓差范圍（ KPa ）
|
流量范圍（m3/h）
|
工作壓力
|
流量誤差
|
流體溫度
|
|
二通
|
EDRV1
|
DN25
|
30～300
|
0.2～2.9
|
PN16
|
5%
|
0～100℃
|
|
EDRV2
|
DN32
|
30～300
|
0.5～4.7
|
|
EDRV3
|
DN40
|
30～300
|
1～7.7
|
|
EDRV4
|
DN50
|
30～300
|
2～12.1
|
|
EDRV5
|
DN65
|
30～300
|
3～20.4
|
|
EDRV6
|
DN80
|
30～300
|
5～30.8
|
|
EDRV7
|
DN100
|
30～300
|
10～45.3
|
|
EDRV8
|
DN125
|
30～300
|
15～70.7
|
|
EDRV9
|
DN150
|
30～300
|
20～101.8
|
|
EDRV10
|
DN150
|
40～400
|
30～110
|
|
|
動態平衡電動調節閥尺寸參數： |
|
閥門形式
|
型號
|
規格
|
外形尺寸
|
|
長（L）
|
下高（H2）
|
上高（H1）
|
|
二通
|
EDRV1
|
DN25
|
160
|
70
|
265
|
|
EDRV2
|
DN32
|
180
|
100
|
275
|
|
EDRV3
|
DN40
|
200
|
110
|
285
|
|
EDRV4
|
DN50
|
230
|
120
|
290
|
|
EDRV5
|
DN65
|
290
|
124
|
339
|
|
EDRV6
|
DN80
|
310
|
150
|
348
|
|
EDRV7
|
DN100
|
350
|
158
|
357
|
|
EDRV8
|
DN125
|
400
|
193
|
379
|
|
EDRV9
|
DN150
|
480
|
193
|
379
|
|
EDRV10
|
DN150
|
480
|
193
|
379
|
|
