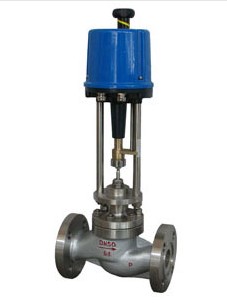

• 電動單(雙)座調節閥

• 產品型號 : ZDSP(N)
• 產品系列 : 調節閥

ZDSP（N）型電動單（雙）座調節閥，配用德國進口PS系列等直行程電動執行機構，無需另配伺服放大器，有輸入控制信號（4－20mADC或1－5VDC）及單相電源即可控制運轉，實現對壓力、流量、溫度、液位等參數的調節，具有體積小，重量輕、連線簡單、泄漏量少的優點，但抗不平衡力較小，故閥門前后的工作壓差不宜過高。它們能廣泛應用于電力、冶金、石油、化工、輕工、環保等行業的工業過程自動控制系統中。

訂購產品

詳細介紹



型號：	ZDSP(N)	口徑：
壓力：		材質：

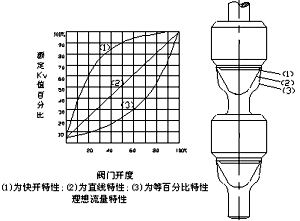

ZDSP（N）型電動單（雙）座調節閥，配用德國進口PS系列等直行程電動執行機構，無需另配伺服放大器，有輸入控制信號（4－20mADC或1－5VDC）及單相電源即可控制運轉，實現對壓力、流量、溫度、液位等參數的調節，具有體積小，重量輕、連線簡單、泄漏量少的優點，但抗不平衡力較小，故閥門前后的工作壓差不宜過高。它們能廣泛應用于電力、冶金、石油、化工、輕工、環保等行業的工業過程自動控制系統中。 一、閥 形式：直通鑄造閥 公稱通徑：20－300mm 公稱壓力：PN1.6 4.0 6.4MPa 連接形式：法蘭式按JB78－59 JB79－59 材 料：HT200 ZG230—450 ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti 二、上閥蓋 常 溫 型：-20℃－+200℃ 散 熱 型：-40℃－+450℃ 壓蓋形式：螺栓壓緊式 填 料：V型聚四氟乙烯填料、柔性石墨、不銹鋼波紋管     三、閥內組織 閥芯形式：雙導向單座柱塞式閥芯 流量特性：等百分比特性，直線特性和快開特性 材 料：1Cr18Ni9Ti 0Cr18Ni12Mo2Ti 四、執行機構 類型：可選PS、3810、ZAZ型（DN100以內）、 DKZ型（DN100以上）系列電子式直行程執行機構。 防爆型選用3810系列 技術參數和性能：請參閱對應的執行機構與閥門定位器說明書。 五、主要零件材料及推薦使用溫度范圍 閥體材料   公稱壓力MPa 介質工作溫度℃ < < < < < < < < < < < < < < 120 200 250 300 350 400 425 450 475 500 525 550 575 600 最大工作壓力MPa 鑄鐵HT200 1.6 1.6 1.5                         鑄鋼ZG25 4.06.4   4.0 6.4 3.7 5.9 3.3 5.2 3.0 4.7 2.8 4.1 2.3 3.7 1.8 2.9             不銹鋼ZG1Cr18Ni9Ti 4.06.4         4.0 6.4 3.0 4.4 2.7 4.2 2.4 4.0 2.1 3.8 1.9 3.5 1.7 3.4 1.4 3.2 1.1 2.9 0.8 2.6 六、安裝尺寸和重量（ZDSP） 公稱通徑DN（mm） L(mm) H1mm H(mm) Rmm 重量 PN(PMa) 常溫 中溫 1.6MPa 4.0 6.4Mpa 1.6 4.0 6.4 常溫 中溫 G3/4 120     32 633 720 176 8 9 11 20 180 185 190 95 710 861 176 10 14 17 25 185 190 %
